价格:未填
品牌:河南华云物联研究院有限公司15136152329
发货:3天内

发送询价

 判断高纯锌参比电极是否需要更换，需从电位稳定性、物理状态、性能衰减等多维度综合评估。以下是具体判断标准和操作方法：

一、电位稳定性检测（核心指标）

1. 对比标准参比电极

操作步骤：

将待检测的锌电极与标准参比电极（如饱和甘汞电极 SCE、银 / 氯化银电极 Ag/AgCl）同时浸入同一杯已知浓度的氯化钾溶液（或被测介质）中；

用高阻抗电压表（内阻≥10¹²Ω）测量两者之间的电位差。

判断标准：

若锌电极电位与标准值的偏差超过 ±30mV，且多次校准后无法恢复，说明电极性能已显著下降，需更换。

示例：25℃时高纯锌电极的标准电位约为 **-0.763V（vs. 标准氢电极 SHE）**，若实测值偏离此范围过大且不稳定，即需警惕。

2. 长期监测电位漂移

在固定环境中（如实验室静态溶液），定期记录锌电极的电位值：

若每周漂移超过 ±10mV，或每月漂移超过 ±20mV，表明电极内部腐蚀或电解液变质，需维护或更换。

二、物理状态检查

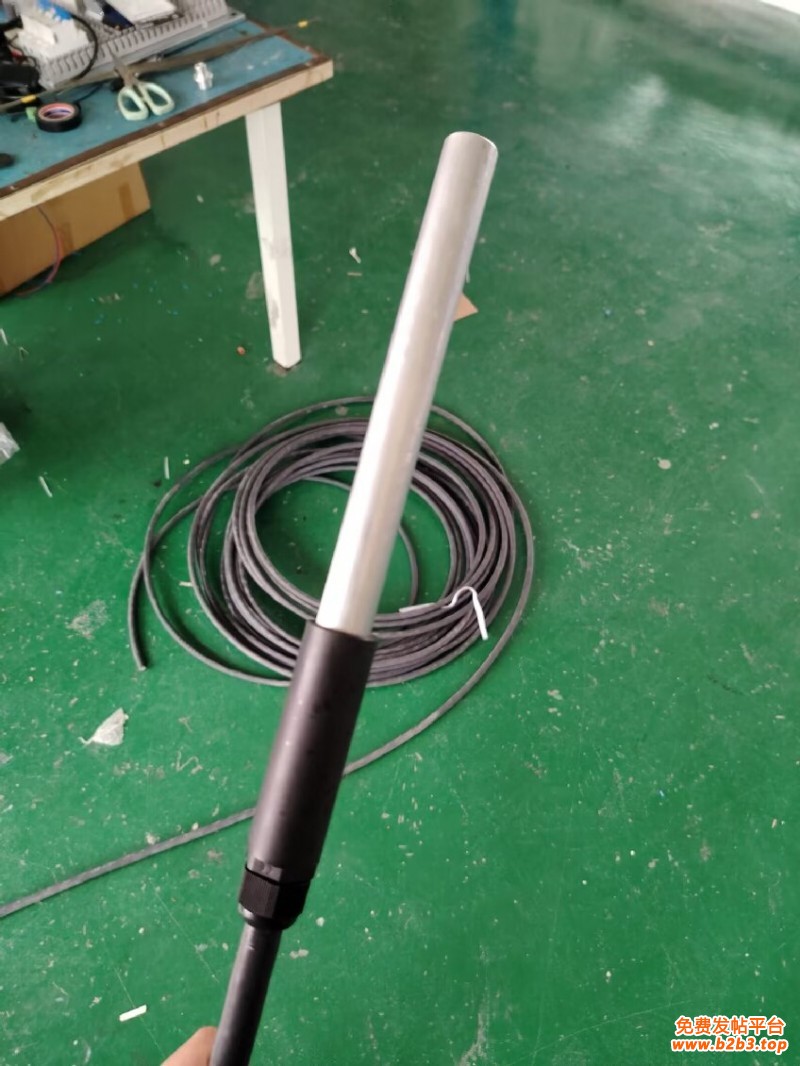

1. 电极主体腐蚀程度

观察锌电极芯的外观：

正常状态：表面光滑，呈银白色金属光泽；

需更换信号：

表面出现大面积黑色或灰色腐蚀产物（主要成分为 Zn (OH)₂或 ZnO），且擦拭后仍有深蚀坑；

电极直径减小超过初始尺寸的 20%（可通过刻度标记或称重对比：锌密度为 7.14g/cm³，质量减少 20% 对应体积显著缩减）。

2. 外套管与密封性

检查外套管（如 PVC、PTFE 材质）：

破裂、变形或裂缝：导致电解液泄漏或外界杂质渗入，直接报废；

电解液泄漏痕迹：套管底部或接口处出现白色结晶（KCl 析出），需立即更换。

3. 填充料状态

对于凝胶或液体填充型电极：

透过透明套管观察填充料：

若完全干涸、分层或浑浊，说明离子传导能力丧失，需更换或重新填充电解液。

三、功能性测试

1. 响应时间测试

将电极浸入新配制的电解质溶液中，观察电位稳定所需时间：

正常响应：30 秒内电位波动小于 ±5mV；

异常信号：若超过 2 分钟仍未稳定，或电位跳变幅度大，可能是内部接触不良或填充料失效，需更换。

2. 极化恢复测试（适用于阴极保护场景）

在阴极保护系统中，短暂断开保护电流（如 10 秒），观察锌电极电位恢复速度：

正常情况下，电位应在1 分钟内恢复至初始值的 90% 以上；

若恢复缓慢或无法恢复，表明电极极化性能下降，需更换。
